CL IM SDK Cocos2d-X简化版集成说明书

修订历史

1.概述

1.1 范围

CLIm语音IM聊天在cocos2d-x引擎集成方法，及提供C++及JS集成接口参考。

1.2 发布

1.3 综述

2.定义

2.1 术语

3.运行环境

PC版: win32/win64
Android: Android4.0以上
iOS：iOS5.0以上
cocos2d-x引擎版本:  2.x及3.x
cocos2d-x引擎语言: CPP

4.集成步骤（必读）

4.1 申请appId

提供APP或游戏名称、包名和公司名称等信息。在sdk对接交流群@相关对接人既可。

4.2 WIN32环境配置

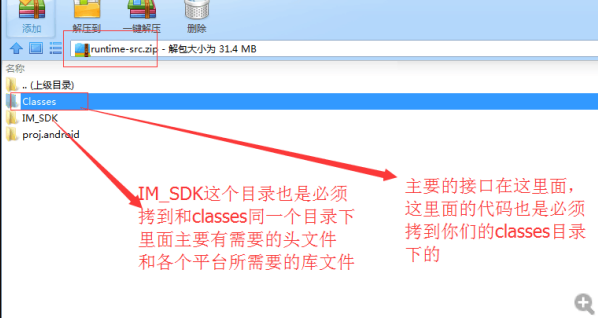

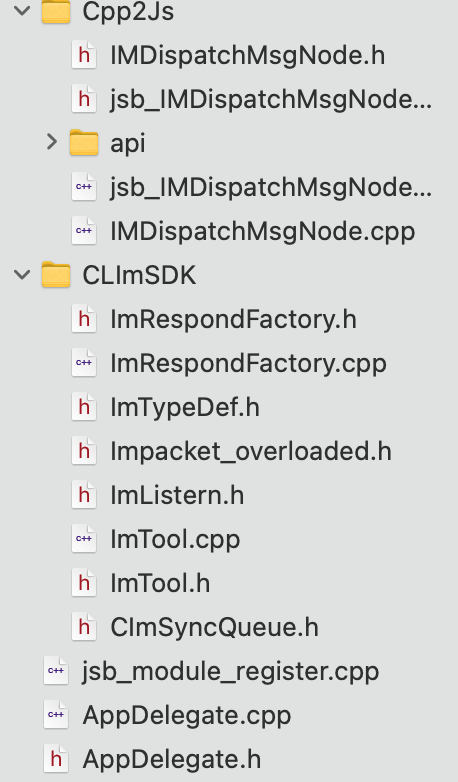

第一步：将代码拷贝至您的工程，也就是Classes目录。如图所示，

第二步，将SDK目录下的所有的的*.lib及*.dll文件拷贝到你的project.win32下的Debug.win32和 Release.win32。

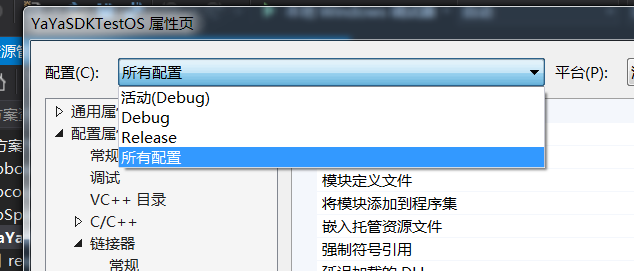

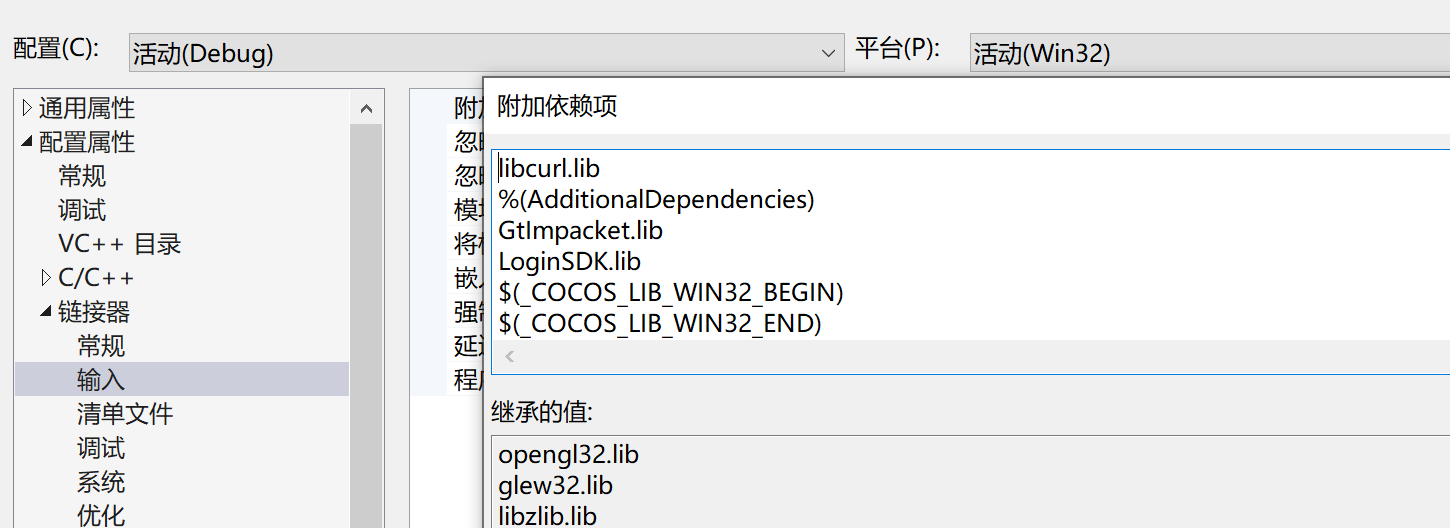

第三步：右键工程->属性->链接器->输入。在左上角切换配置为所有配置。并在附加依赖项里添加刚才拷贝过来的lib文件名。配置完后，确认即可。


第三步便捷的做法还可以，直接在您的代码里加入
#ifdef WIN32
#pragma comment(lib,“CLImpacket.lib”)     #pragma comment(lib,“LoginSDK.lib”)
#endif

4.3 Android环境配置

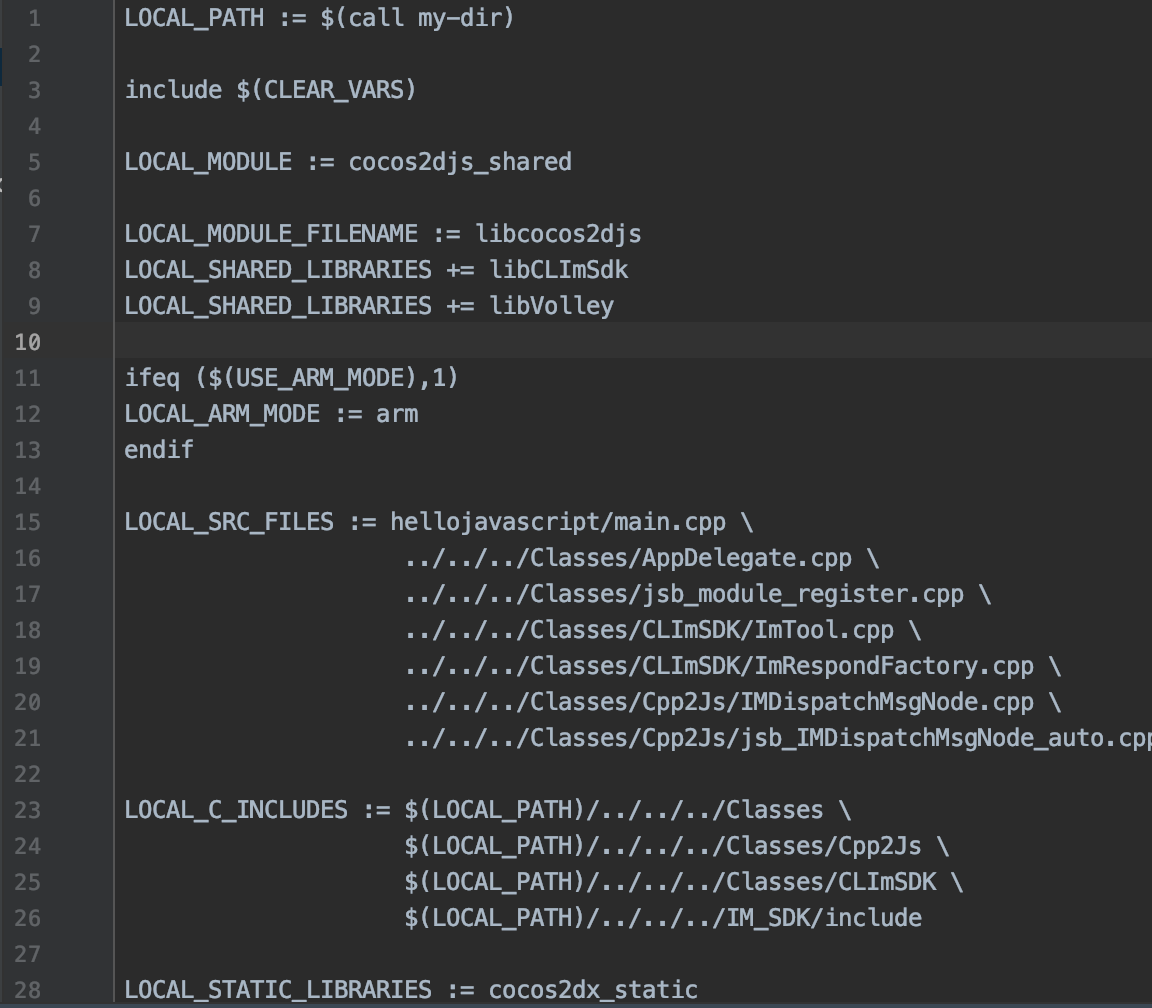

第一步：下面的要求修改proj.android目录下的jni目录里的Android.mk文件
b、将下面代码添加到LOCAL_MODULE := cocos2dcpp_shared的下一行
LOCAL_SHARED_LIBRARIES += libCLImSdk

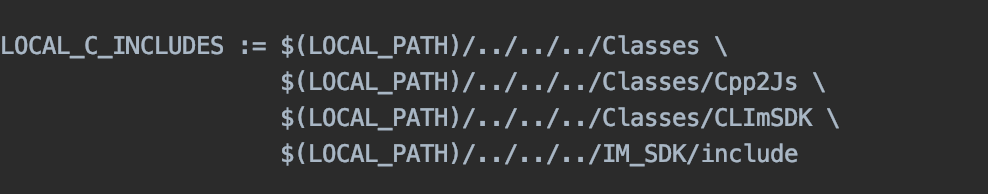

c、在LOCAL_C_INCLUDES := $(LOCAL_PATH)/…/…/…/Classes \的下一行
如下图所示：

d、在文件的最后一行加入
$(call import-module,IM_SDK)
如下所示：


第二步：在java代码里，在AppActivity (继承Cocos2dxActivity的那个类)里加入如下代码：
static
{
   System.loadLibrary(“CLImSdk”);
}

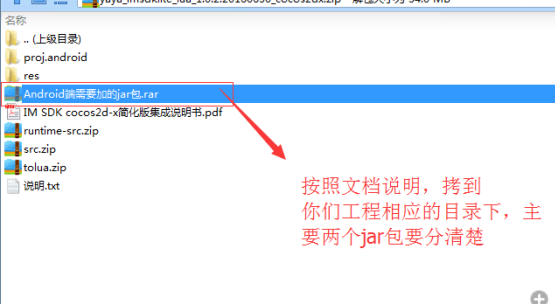

第四步：添加SDK依赖jar包

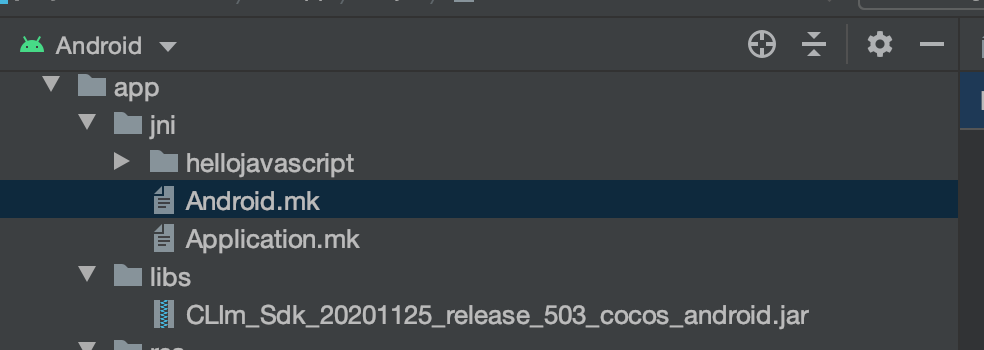

1、将SDK目录下的jar包拷贝至proj.android目录下的libs里（如果没有这个目录，请新建一个）。

包名与发包的名称为准
第五步：修改AndroidManifest.xml文件
1、加入如下权限（注：文件中manifest标签之后以内，application以外，和application同一层）
uses-permission android:name=“android.permission.RECORD_AUDIO”/
注意上面申请录音权限的方式在Android6.0系统一下都可以成功，但在Android6.0系统以上，可能会弹出要使用录音权限的提示，但是并没有真正获得录音权限，所以Android6.0以上申请录音权限必须要在代码中动态申请，不然有的厂商机型获取不到录音权限，导致录音失败。
2、在此设置的appid与代码　init里的appid要一致。
在 Application的oncreate()中在初始化添加com.chuanglan.im.sdk.lib.ImLoginInit.initApplicationOnCreate(this.getApplication(), “300000”);
300000  填写你们自已的appid。
4、在 Application 的onDestroy函数中添加com.chuanglan.im.sdk.lib.ImLoginInit.release();
第六步：打release包可能会出现jar方法找不到。请在proguard-rules.pro文件中加入混淆代码，混淆码在压缩包混淆文件中。

4.4 iOS环境配置

注：iOS 6.0 以上，Iphone 4以上机型

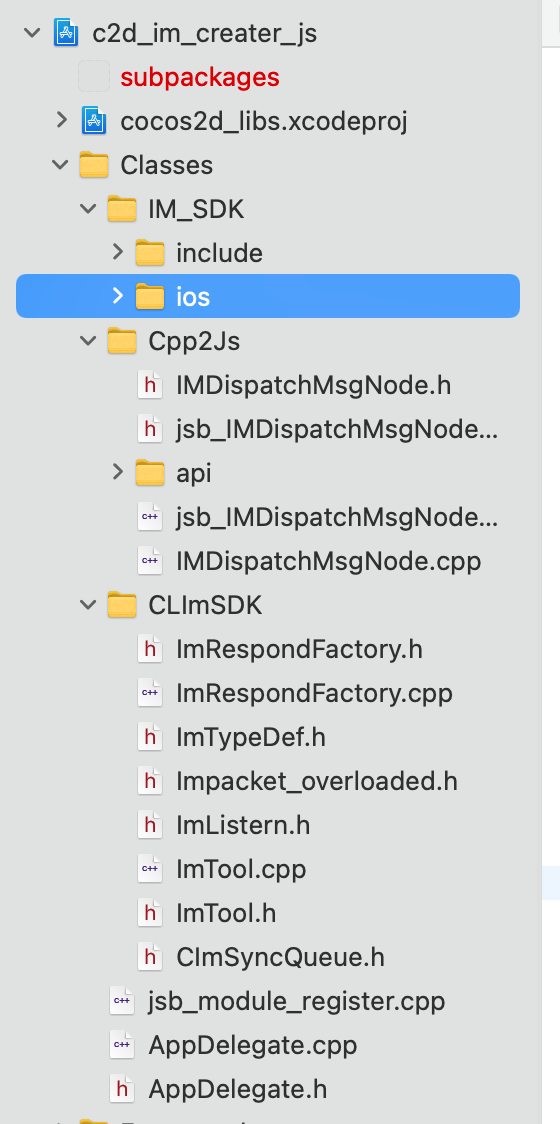

4.4.1 包含头文件

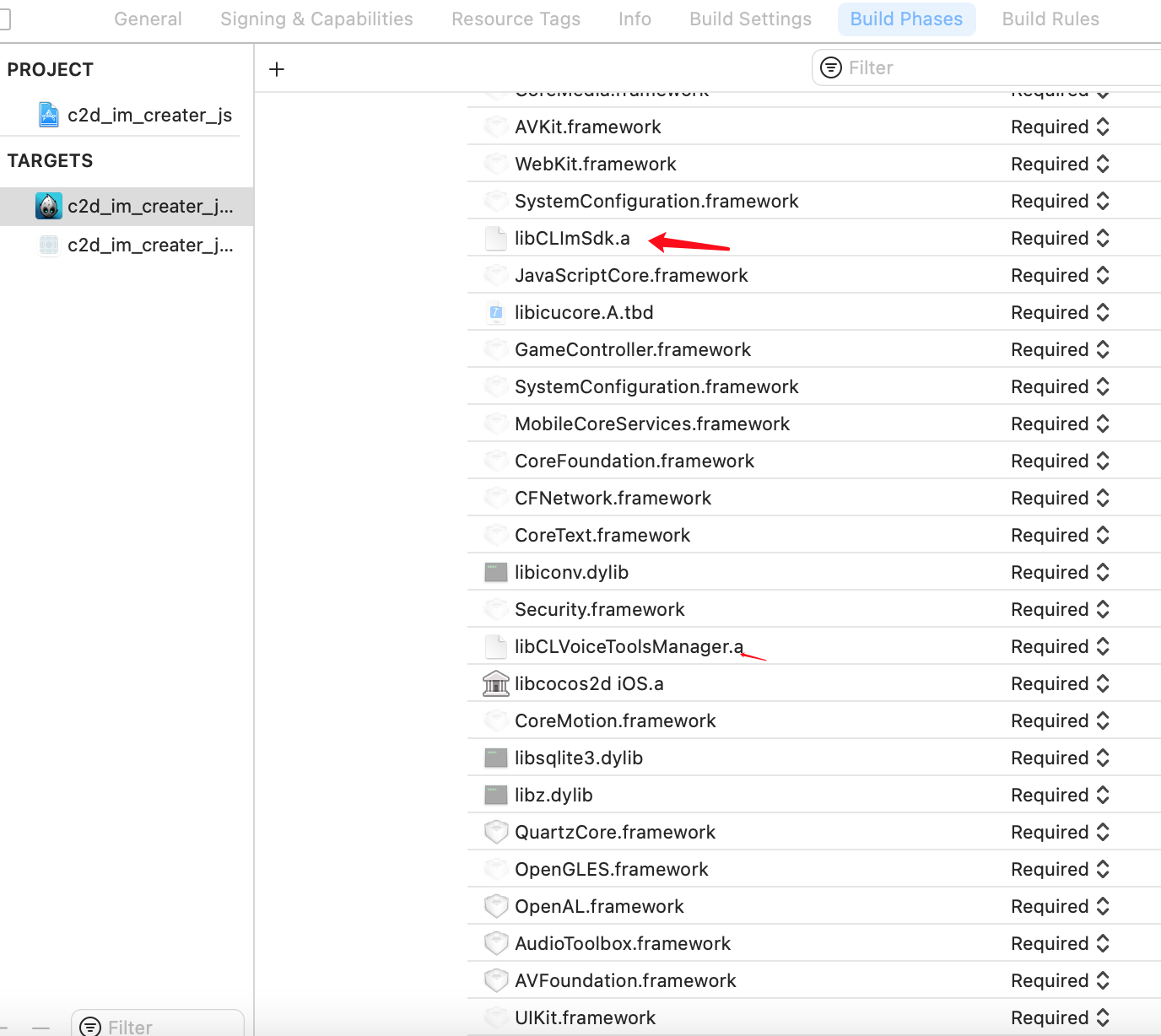

4.4.2 包含链接库

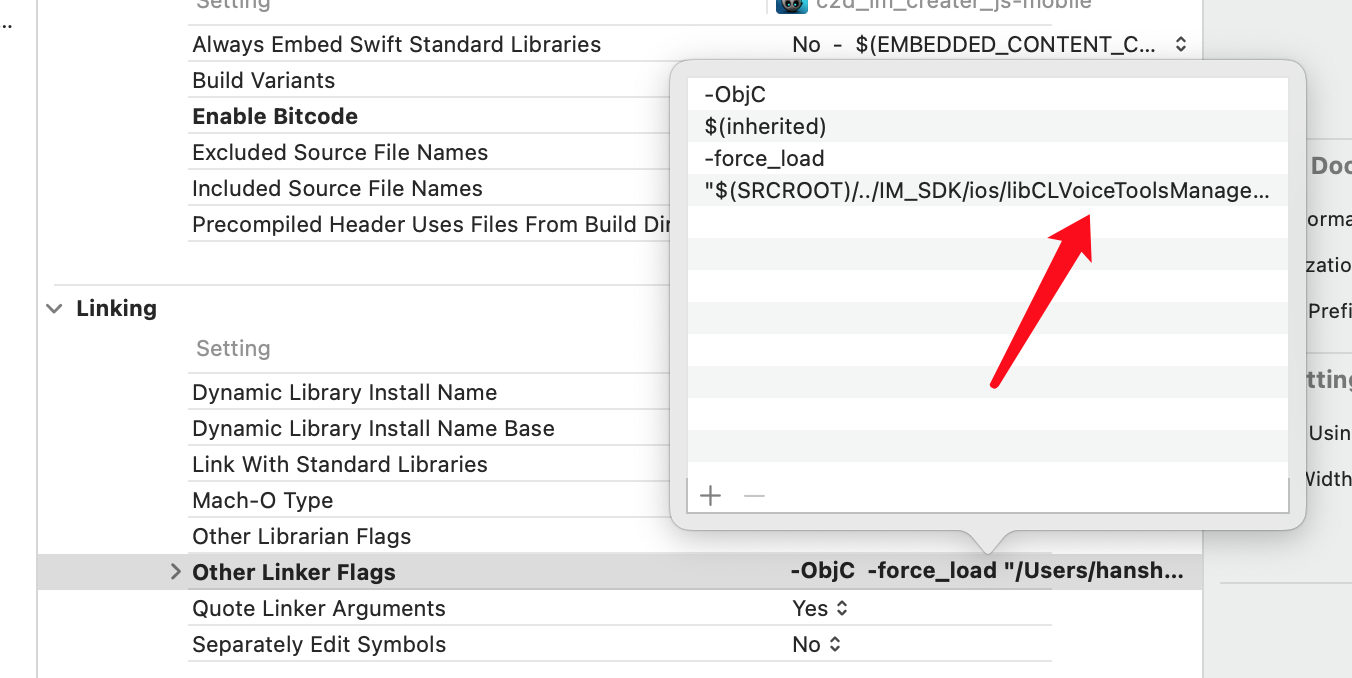

注意iOS下还需要设置-force_load  libCLImToolsManager.a 如图：

注意该地方不设置，运行时会奔溃

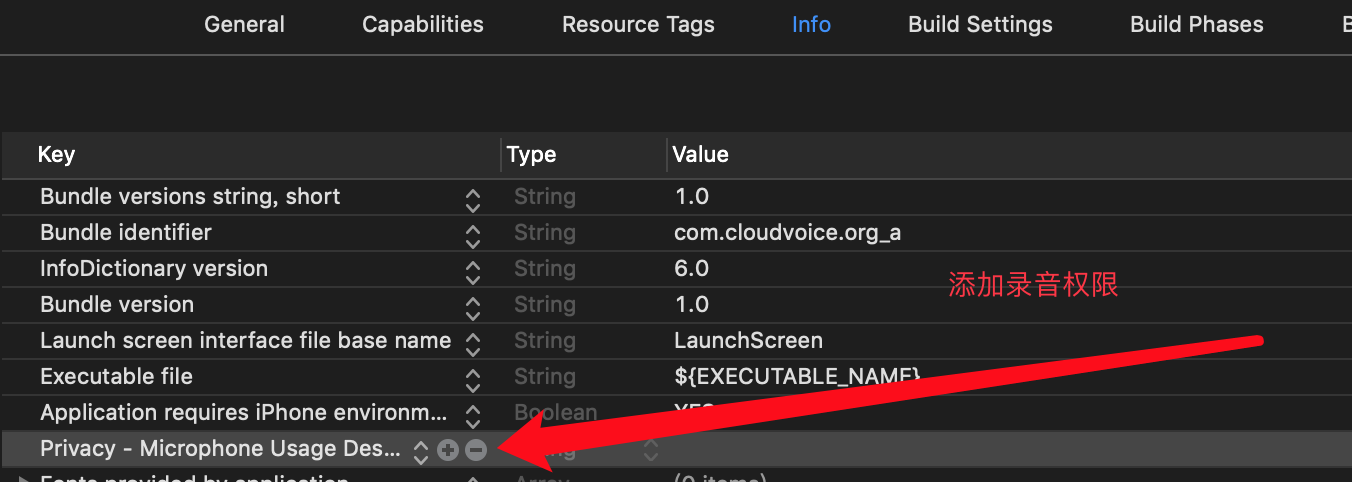

4.4.3 iOS 10录音权限（没添加会出现录音奔溃）

注意后面必须写获取录音权限的描述，不写描述上架会被拒。

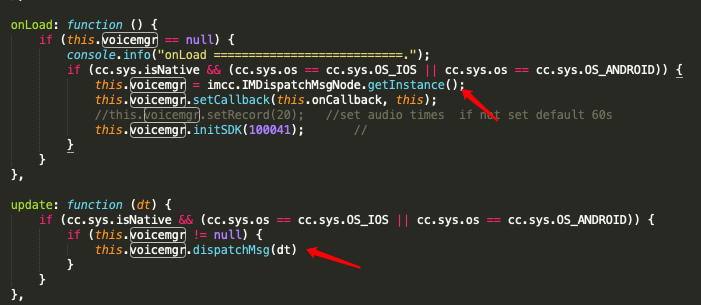

4.4.4 JS版接入说明

具体使用，请参考demo。

5.接口设计

5.1 接口调用及事件定义

5.1.1 获取SDK接口实例

C++用户参考如下代码：
//通过此接口实例化，您就可以凭借些实例调用SDK的方法
ImTool*  pImTool = ImTool::getInstance();
//例如，调用初使化SDK的api
pImTool->initSDK(300000, “writablePath”);
JS用户参考如下代码：
this.voiceIm = imcc. IMDispatchMsgNode.getInstance ()
//例如，调用初使化SDK的api
this.voiceIm.initSDK(300000, 0) //0表示使用国内环境，1表示使用海外环境，第二个参数不填，默认使用国内环境。
在本文档会提供SDK目前所有可调用API接口说明。

5.1.2 事件监听

JS层需要注册个事件回调函数，接收所有SDK返回的回调事件。
this. voiceIm.onMessage = function (data) {xxxxxxxxx}
this.voiceIm. setListener (this.voiceIm.onMessage, this)，具体使用代码，可参照demo中实现自己的调用方式。
l  函数参数data数据为json格式。

5.1.3 事件定时派发（用户必读）

由于采用了异步派发事件，事件的回调线程和UI线程不在同一个线程。所以需要UI线程定时从回调线程获取数据。本SDK已经为用户完成此步骤，但需要用户自己编写定时器定时调用 ImTool::getInstance()->dispatchMsg(dt); 下面以cocos2d-x 3.x为例，
1、实现一个定时派发的CCNode
//=============CLImSDK事件Dispatch类====================
2、class DispatchMsgNode : public cocos2d::Node
3、{
4、public:
5、    bool init()
6、    {
7、        isschedule = false;
8、        return  Node::init();
9、    }
10、    CREATE_FUNC(DispatchMsgNode);
11、    void startDispatch()
12、    {
13、        if (isschedule) return;
14、        isschedule = true;
15、        Director::getInstance()->getScheduler()->scheduleUpdate(this, 0, false);
16、    }
17、    void stopDispatch()
18、    {
19、        if (!isschedule) return;
20、        isschedule = false;
21、        Director::getInstance()->getScheduler()->unscheduleUpdate(this);
22、    }
23、    void update(float dt)
24、    {
25、        CLImTool::getInstance()->dispatchMsg(dt);
26、    }
27、private:
28、    bool isschedule;
29、};
30、在AppDelegate类中申明一个 DispatchMsgNode* m_dispathMsgNode； 并分别修改AppDelegate的构造及析构函数
31、AppDelegate::AppDelegate()
32、{
33、    m_dispathMsgNode = NULL;
34、}
35、AppDelegate::~AppDelegate()
36、{
37、    if (m_dispathMsgNode != NULL)
38、    {
39、        m_dispathMsgNode->stopDispatch();
40、        m_dispathMsgNode->release();
41、        m_dispathMsgNode = NULL;
42、    }
43、}

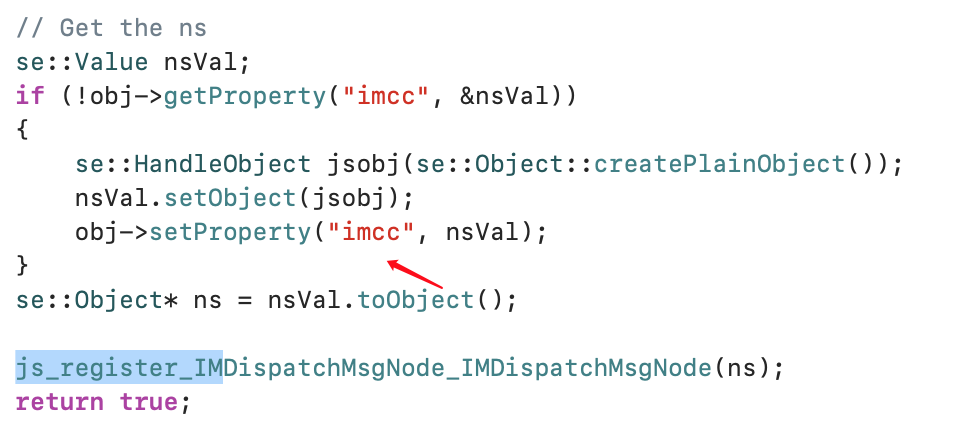

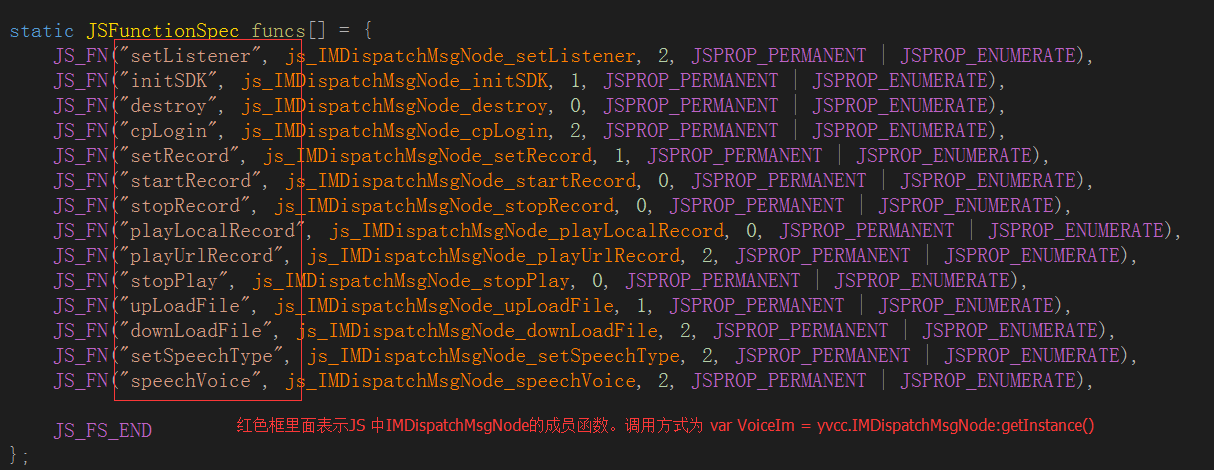

以及sc->addRegisterCallback(register_all_IMDispatchMsgNode);  此代码功能为将二次封装好的接口，注入到JS层中。这部分代码，可以直接使用Classes文档中AppDelegate.h与AppDelegate.cpp中代码。

5.1.4 Cocos2d-X 2.X版本用户需要注意事项

使用pthread做现场锁，屏蔽CImSyncQueue.h代码中加入#define _IS_USE_PTHREAD_在VS工程include配置属性里添加（其它平台似乎默认已经加入了）$(ProjectDir)…\cocos2dx\platform\third_party\win32\pthread

5.2 初使化SDK

this.voiceIm:initSDK(100041, false)

应用编号（需向CLIm申请获取）

5.3 登录模块

5.3.1 CP帐号登录请求

this.voiceIm.cpLogin(“xxxxxxxxxxx”, “xxxxxxxxxxxxx”)

该接口为必须调用接口，但是可以不用关心该接口的返回，该接口返回失败也不会影响
功能的正常使用。Nickname字段可以用uid代替，这样可以避免sdk对一些特殊字符兼容问题

5.3.2 CP帐号登录请求事件

JS层接收到JSON数据：{“name”:“CLImSDK_LOGIN_COMPLETED”,“result”:0}，
name表示当前回调事件名称，reslut表示结果，0为成功。
接入用户如有需要可以自定义更改 IMDispatchMsgNode::onLoginListern函数中，返回的json内容，比如增加msg、userid、nickname等字段内容。

5.3.3 设置录音时长

this.voiceIm.setRecord(timenum, volumeNotify)

5.3.4 重连通知事件

JS层接收到JSON数据：{“name”:“CLImSDK_SDK_RECONNECT”,“userid”:xxxxx}。json具体定义可参考IMDispatchMsgNode::onReConnectListern中内容。

5.4 附加工具模块

5.4.1 开始录音请求

this.voiceIm.startRecord(speech, ext)

注意该接口：
speech=0为普通录音，当调用停止录音接口时，会收到停止录音回调，返回amr格式录音文件。
speech=1为边录边上传加识别，当调用停止录音接口时，会收到停止录音回调和上传录音返回回调以及语音识别的回调。（如果没有用到语音识别功能不建议传此参数，影响效率）。停止录音回调接口返回amr 录音文件，上传录音回调接口返回amr文件url，识别回调接口返回录音转文字结果。
speech=2为边录边上传，当调用停止录音接口时，会收到停止录音回调和上传录音返回回调。停止录音回调接口返回amr 录音文件，上传录音回调接口返回amr文件url。

speech=10为普通录音，当调用停止录音接口时，会收到停止录音回调，返回mp3格式录音文件。
speech=11为边录边上传加识别，当调用停止录音接口时，会收到停止录音回调和上传录音返回回调以及语音识别的回调。（如果没有用到语音识别功能不建议传此参数，影响效率）。停止录音回调接口返回mp3录音文件，上传录音回调接口返回mp3文件url，识别回调接口返回录音转文字结果。
speech=12为边录边上传，当调用停止录音接口时，会收到停止录音回调和上传录音返回回调。停止录音回调接口返回mp3录音文件，上传录音回调接口返回mp3文件url。
警示：如果是2019年3月之前的老用户，请不要使用【10，11，12】三个参数，因为该参数返回的是mp3格式，不能与之前的接入的老版本互通兼容。
ext:用户特殊标记的，录音完后，可以通过回调带回，用以区分录音情况。用户可以不管。

5.4.2 录音请求事件回调

JS层收到上传回调的json数据为：{“name”:“CLImSDK_UPLOAD_COMPLETED”,“result”:0,“url”:“xxxxxxx”}，如需修改json内容可参考IMDispatchMsgNode:: onUpLoadFileListern。
JS层收到识别回调的json数据：result为0时为，{“name”:“CLImSDK_SPEECH_FINISH”,“result”:0,“url”:“xxxxxxxx”,“speech_msg”:“xxxxxxxxxxx”, “ext”:“xxxx”}。
result不为0时，json为{“name”:“CLImSDK_SPEECH_FINISH”,“result”:1,“url”:“xxxxxxxx”,“err_msg”:“xxxxxxxx”, “ext”:“xxxx”}。
ext与录音时候设置的ext值一样，不传则为""，如需修改json内容可参考IMDispatchMsgNode::onFinishSpeechListern。

5.4.3 停止录音请求

this.voiceIm.stopRecord();

5.4.4 录音完毕事件

JS层接收到的数据为：
{“name”:“CLImSDK_STOP_RECORD”,“result”:0 ,“time”:12,“path”:“xxxxxxxx”,“ext”:“xxxxx”}。

5.4.5 播放录音请求

播放录音有2种，一种为播放本地录音，一种为播放url录音，url录音需要先下载后再进行播放，相应会多一条回调通知（下载回调通知）。
this.voiceIm.playLocalRecord(localpath, ext)

self.voiceIm:playUrlRecord (url)
注意：此接口有二个事件，分别是ImDownloadVoiceListern和ImFinishPlayListern。
其中ImDownloadVoiceListern是用于做UI上语音文件下载展示用的，比如下载菊花。

5.4.6 播放录音完成事件

JS层接收到的数据为：{“name”:“CLImSDK_PLAY_COMPLETED”,“result”:0,“ext”:“xxxx”}。如需要更详细json数据，可以参考修改IMDispatchMsgNode::onFinishPlayListern中json拼接内容。

5.4.7 录音云播放下载回调事件

JS层接收到的数据为：{“name”:“CLImSDK_VOICE_DOWNLOAD”,“percent”:xx，“ext”:“xxxx”}， percent表示当前下载进度百分百。

5.4.8 停止播放录音请求

this.voiceIm.stopPlay()

5.4.9 设置语音识别语言类型请求（非必需）

this.voiceIm::setSpeechType(inType,  outType)

inType的选择范围为1-3,1表示中文、2表示粤语、3表示英语。
outType的选择范围为0-1,0表示简体中文，1表示繁体中文。

5.4.10 语音识别完成事件

JS层接收到的数据为：result为0时为，{“name”:“CLImSDK_SPEECH_FINISH”,“result”:0,“url”:“xxxxxxxx”,“speech_msg”:“xxxxxxxxxxx”，“ext”:“xxxx”}，
result不为0时，json为{“name”:“CLImSDK_SPEECH_FINISH”,“result”:1,“url”:“xxxxxxxx”,“err_msg”:“xxxxxxxx”，“ext”:“xxxx”}

5.4.11 上传文件请求

this.voiceIm.upLoadFile(path, ext)

5.4.12 上传文件完成事件

JS层收到上传回调的json数据为：{“name”:“CLImSDK_UPLOAD_COMPLETED”,“result”:0,“url”:“xx”，“ext”:“xxxx”}，如需修改json内容可参考IMDispatchMsgNode:: onUpLoadFileListern。

5.4.13 下载文件请求

this.voiceIm.downLoadFile(url, saveName,ext)

5.4.14 下载文件完成事件

JS层接收到的数据为{“name”:“CLImSDK_DOWNLOAD”,“result”:0,“localpath”:“xx”,“percent”:“xx”, “ext”:“xx”}

6.常见问题集锦

6.1 Android版本undefine reference to 的错误。

解决方法：返回至本文档的Android环境配置栏目下，严格按照此说明来配置您的工程。

6.2 Android设备上无法录音，win32上正常

解决方案：解决方案：没有在android工程下加入完整权限，请参考本文档的Android环境配置栏目配置此权限。

6.3 配置正常却无法录音或播放等操作

解决方案：确认是否已经调用登录并且登录回调结果为成功。

6.4 playUrlRecord失败：“play audio file tool small size =0”

解决方案：检查录音调用传的参数,第一个参数（savePath）需要是带绝对路径的文件名（例：xx/test.amr）
注:路径必须是带amr后缀的音频文件路径而非目录路径

6.5 调用cpLogin提示“第三方系统没有打通账号”

解决方案：咨询商务是否已经注册appid

6.6 登录总是耗时十秒左右

解决方案：1.确认网络是否是好的;2.切换登录环境试试（测试/正式）

6.7 XCODE(iOS)链接报错:

解决方案：添加ImageIO.framework还有CoreMedia.framework

6.8 如没有回调：

//请在定时器运行下面这个方法   具体代码可以看AppDelegate.cpp里面的代码
void dispatchMsg(float t);

6.9 注意是事项

初始化、登录接口只需要调用一次就好。在使用功能前必须先调用初始化和登录否则调用失败。

6.10 注意是事项

之前老版更新、Android下老版的接入的时间有在AndroidManifest.xml加入了一些Service。这些Service现在都不需要了，需要将它全部删除，不然可能因为找不到Service导致一些异常现象。
